KL-6500 Optical Cable Identifier Series
$1,925.93
Sale price
$1,925.93
Regular price
$2,100.00
· iOLA, One-click intelligent testing of passive PON network.
· Event dead zone: 1.0 m, attenuation dead zone: 3.0 m.
· Advanced splitter testing: 64-way, 3-stage splitters compatible.
· Non-destructive optical cable testing, high efficiency, precise results.

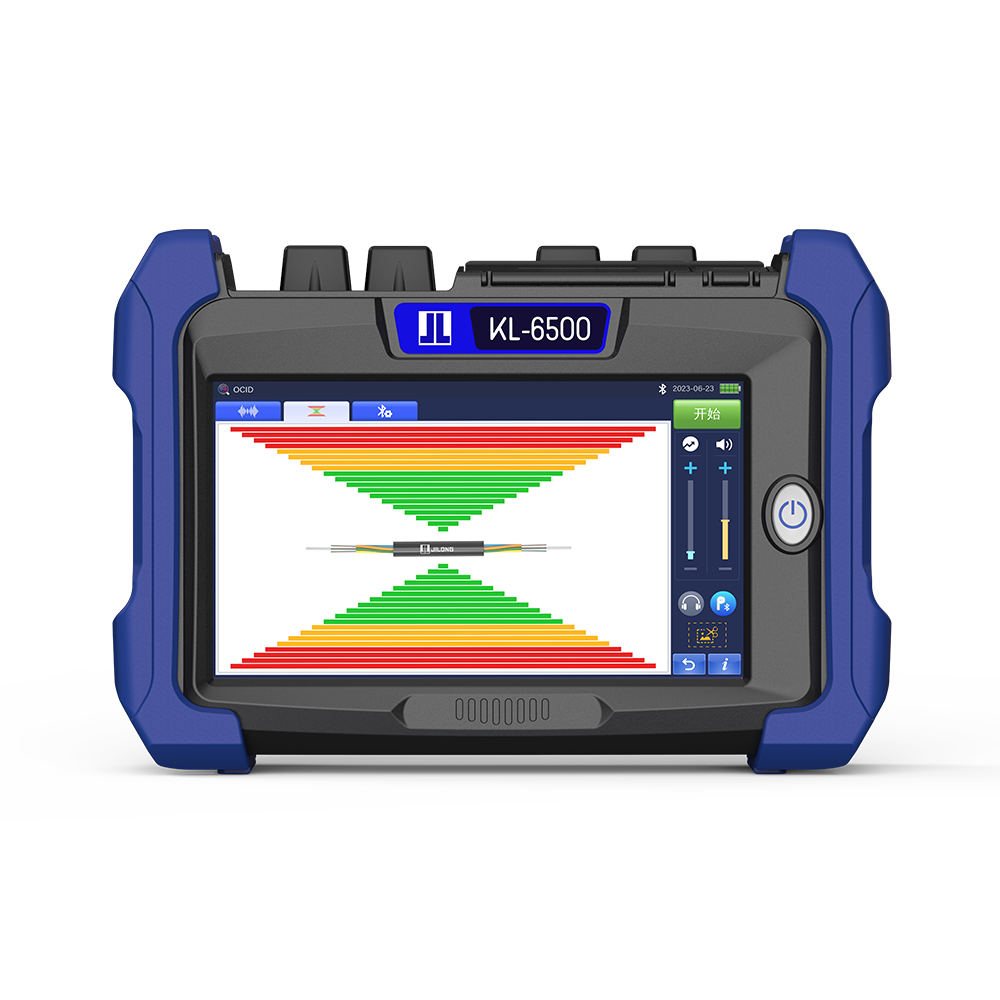

· Locate cables in complex wiring using audio and visual signals (Waveform / Signal Strength)
· All-in-one multifunctional tester, built-in OTDR/OCID/OPM/OLS/VFL/Network Testing/FIP.
· WIFI, VNC remote-control.
· Pass & Fail Analysis.
Manufacturing
JILONG
Product Manual
KL-6500 Optical Cable Identifier Series
Product Specifications
Key specifications at a glance—defining quality and performance through data.
| KL-6500 | ||||||||||||||||||||
| Model | AS1 | AS2 | BS1 | BS2 | ||||||||||||||||
| OCID Specifications | ||||||||||||||||||||
| Wavelength (nm) | 1550 | |||||||||||||||||||
| Maximum test distance (km) | 40KM | 40KM | 80KM | 80KM | ||||||||||||||||
| Sampling frequency | ≥200KHz | |||||||||||||||||||
| ADC output | ≥16-bit | |||||||||||||||||||
| Display mode | Waveform Display / Optical Power Display | |||||||||||||||||||
| OTDR Specifications | ||||||||||||||||||||
| Wavelength (nm) | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | ||||||||||||||||
| Dynamic range (dB) | 32/30 | 35/33 | 32/30 | 35/33 | ||||||||||||||||
| Number of optical port | 1 | 1 | 1 | 1 | ||||||||||||||||
| Distance range (km) | 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 260, 320 | |||||||||||||||||||
| Pulse width (ns) | 3, 5, 10, 30, 50, 100, 200, 300, 500, 1000, 2500, 5000, 10000, 20000 | |||||||||||||||||||
| Event dead zone*1 (m) | 1 | 1 | 1 | 1 | ||||||||||||||||
| Attenuation dead zone*2 (m) | 3 | 3 | 3 | 3 | ||||||||||||||||
| Number of sampling points | ≥ 250000 | |||||||||||||||||||
| Sampling resolution | Min. 0.04m | |||||||||||||||||||
| Distance measurement accuracy | ±(0.75 m + Measurement distance × 2 × 10⁻⁵ + Sampling resolution) | |||||||||||||||||||
| Loss measurement accuracy | ±0.03 dB/dB | |||||||||||||||||||
| Return loss measurement accuracy | ±2 dB | |||||||||||||||||||
| Multi-fiber Measurement | ✔ | |||||||||||||||||||
| Multi-pulse Measurement | ✔ | |||||||||||||||||||
| Spliters Measurement | Max. 1:32 | Max. 1:64 | Max. 1:32 | Max. 1:64 | ||||||||||||||||
| Link Map | ✔ | |||||||||||||||||||
| Pass/Fail Display | ✔ | |||||||||||||||||||
| PC Analysis Software | ✔ | |||||||||||||||||||
| Distance Unit | m, vd, ft, km, mile, kft | |||||||||||||||||||
| Optical Power Meter Module (Built-in) | ||||||||||||||||||||
| OPM Status | Available | |||||||||||||||||||
| Wavelength setting | 800 ~ 1650nm | |||||||||||||||||||
| Standard wavelength | 850/1300/1310/1490/1550/1577/1625/1650 | |||||||||||||||||||
| Power range | -70 ~ +6dBm | |||||||||||||||||||
| Measure accuracy | < (±0.2dB or ±5%) | |||||||||||||||||||
| Display resolution | 0.01dB | |||||||||||||||||||
| Optical input port | 2.5mm Universal Ferrule for FC,SC,ST/UPC | |||||||||||||||||||
| Stabilized Light Source Module (Built-in) | ||||||||||||||||||||
| SLS Status | Available | |||||||||||||||||||
| Wavelength (nm) | 1310/1550 | |||||||||||||||||||
| Output power | ≥-10dBm | |||||||||||||||||||
| Modulation mode | CW, 1 kHz, 2 kHz | |||||||||||||||||||
| Laser class | Class 1M or Class 1 | |||||||||||||||||||
| Optical input port | OTDR port | |||||||||||||||||||
| Visual Fault Locator Module (Built-in) | ||||||||||||||||||||
| VFL Status | Available | |||||||||||||||||||
| Wavelength (nm) | 650 | |||||||||||||||||||
| Output power | ≥10mW | |||||||||||||||||||
| Modulation mode | CW, CHOP (Approx. 2 Hz) | |||||||||||||||||||
| Laser class | Class 3R | |||||||||||||||||||
| Optical input port | 2.5 mm Universal ferrule type for FC,SC,ST | |||||||||||||||||||
| Fiber Inspection Probe (Built-in) | ||||||||||||||||||||
| FIP Status | Optional | |||||||||||||||||||
| Pass / Fail | ✔ | |||||||||||||||||||
| Magnification | 800X | |||||||||||||||||||
| Resolution(um) | ≥1.0 | |||||||||||||||||||
| Electrical interface | USB2.0 | |||||||||||||||||||
| Optical Connector | FC/UPC,SC/UPC,ST/UPC | |||||||||||||||||||
| Sensor | 1/3 inch | |||||||||||||||||||
| RJ45 Networks Test (Built-in) | ||||||||||||||||||||
| RJ45 Status | Available | |||||||||||||||||||
| Wavelength (nm) | CAT5, CAT6,CAT7 | |||||||||||||||||||
| Distance of Cable Collationl: | 300m | |||||||||||||||||||
| Distance of emitting signal: | 300m | |||||||||||||||||||
| GPS Module | ||||||||||||||||||||
| GPS Status | Optional | |||||||||||||||||||
| Location accuracy | < 50m | |||||||||||||||||||
| Real-time Monitoring | support | |||||||||||||||||||
| WIFI Module | ||||||||||||||||||||
| WIFI Status | Available | |||||||||||||||||||
| Data transmission | ✔ | |||||||||||||||||||
| Remote Control | ✔ | |||||||||||||||||||
| General Specifications | ||||||||||||||||||||
| Languages | English, Español, Chinese, Português, Français, Русский, ภาษาไทย, 한국어 | |||||||||||||||||||
| Optical connector | FC-UPC (SC-UPC, FC/SC-APC is Optional) | |||||||||||||||||||
| Display | 7-inch touch screen (Resolution: 1024 × 600) | |||||||||||||||||||

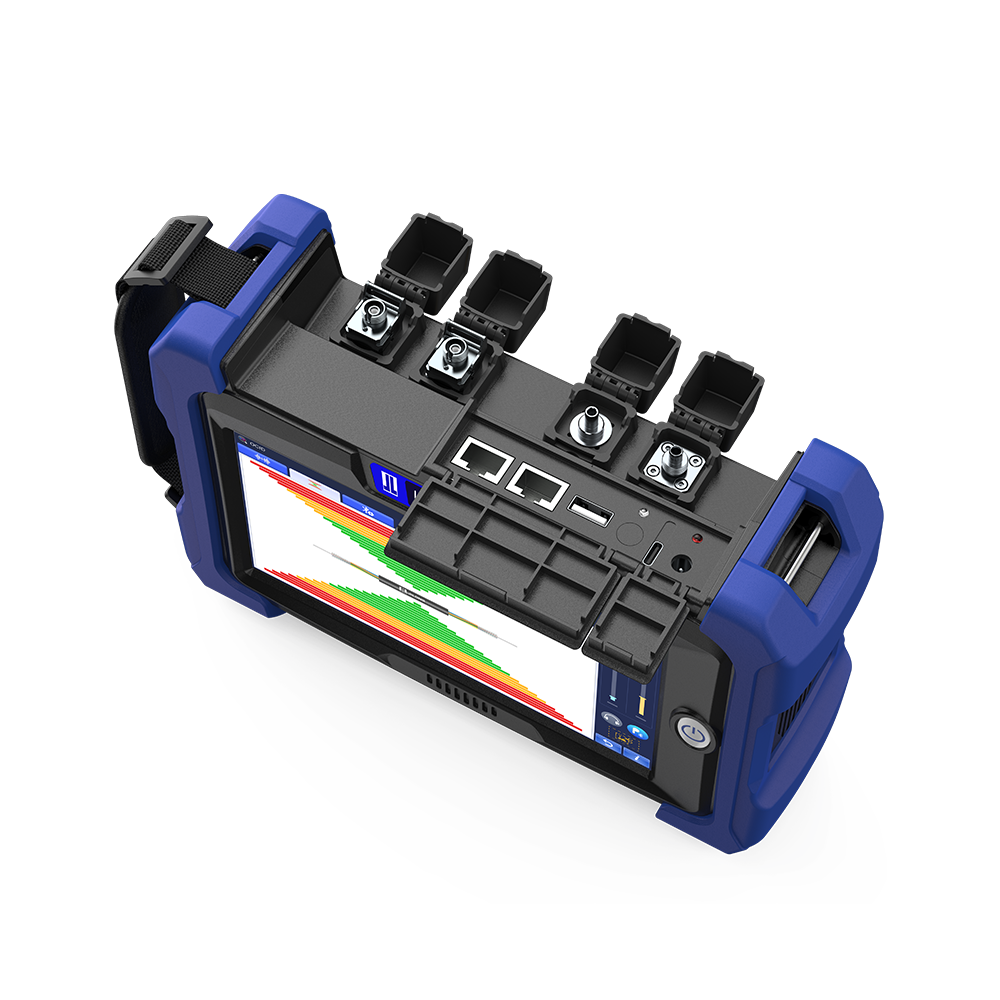

| Electrical interface | Charge port × 2 (DC & Type C) , USB 2.0 × 1, RJ45 × 2 | |||||||||||||||||||
| Operating temperature | -10 ~ 50°C (0 ~ 40°C when AC adapter is being used. 0 to 35°C when battery is be charged) | |||||||||||||||||||
| Storage temperature | -20 to 60°C | |||||||||||||||||||
| Altitude | 4000 m | |||||||||||||||||||
| Humidity | 0 to 90% RH (20 to 90% with AC adapter, non-condensing) | |||||||||||||||||||
| Power requirements | 100 to 240VAC, 50/60Hz (AC adapter) | |||||||||||||||||||
| Battery | 7.4V,10500mAh,≥77Wh | |||||||||||||||||||
| LED Light illumination | ≥15000mcd | |||||||||||||||||||
| Operating time*3 | 12 hours | |||||||||||||||||||
| Data storage | Internal storage: ≥10000 waveforms, External storage: USB | |||||||||||||||||||
| Dimensions | Approx. 232 mm (W) × 161 mm (H) × 70 mm (D) | |||||||||||||||||||
| Weight | Approx. 1.7kg (including internal battery and protectors, excluding OTDR unit and options) | |||||||||||||||||||
