KL-6300 Fiber Monster OTDR
$1,333.33
Sale price
$1,333.33
Regular price
$1,500.00
Skip to product information
KL-6300 Fiber Monster OTDR
$1,333.33
Sale price
$1,333.33
Regular price
$1,500.00
• Wide dynamic range 30-45dB

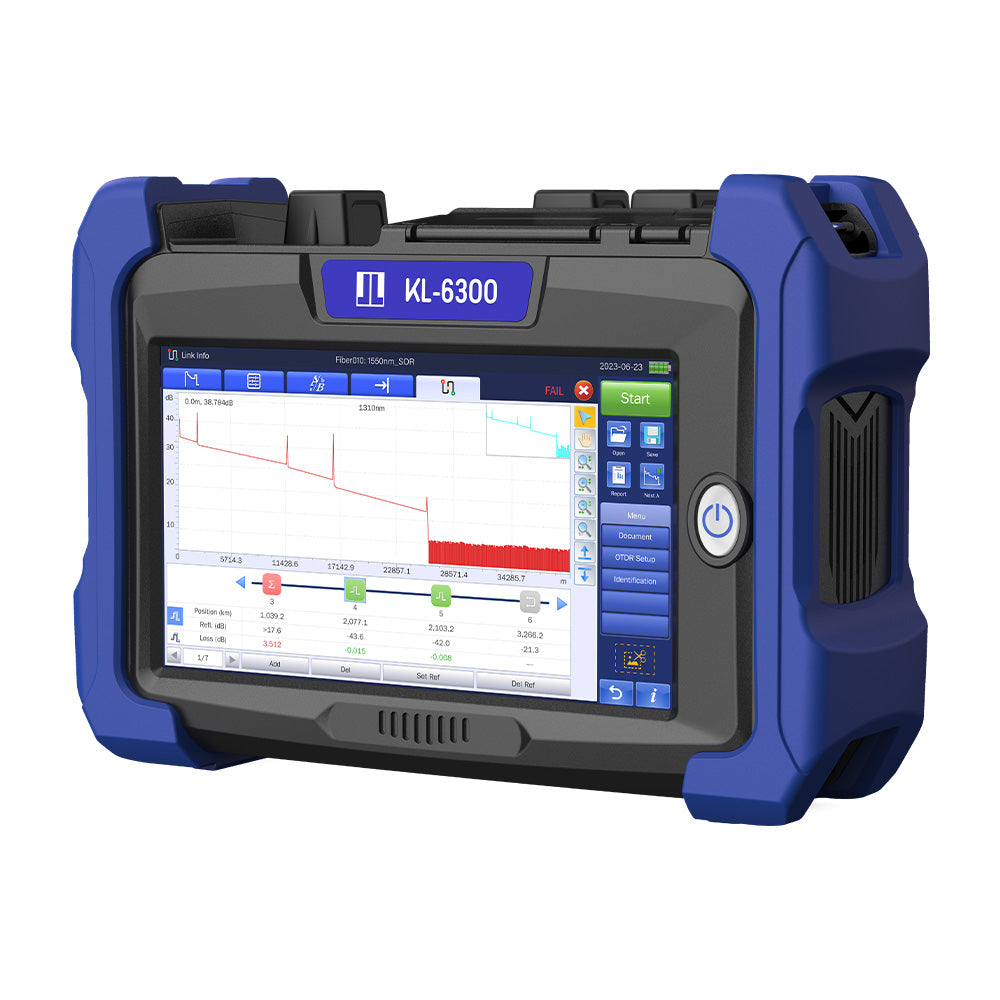

• 7-inch color LCD touch screen
• VNC/GPS/WIFI
• Multi-trace analysis
• F/P analytical judgment function
• Smart map to analyze links graphically
Manufacturing
JILONG
Product Manual
KL-6300 Fiber Monster OTDR
Product Specifications
Key specifications at a glance—defining quality and performance through data.
| OTDR module | ||||||||||||||||||||
| Model | KL-6300-S1 | KL-6300-S2 | KL-6300-S3 | KL-6300-S4 | KL-6300-S5 | KL-6300-P1 | KL-6300-P2 | KL-6300-M | KL-6300-MS | |||||||||||
| Wavelength(nm) | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | PON 1310/1550/1625 (built-in filter) | 38/36/34 | 850/1300 | 850/1300+1310/1550 | |||||||||||
| Dynamic range (dB) | 32/30 | 35/33 | 40/38 | 42/40 | 45/43 | 32/30/28 | 38/36/34 | 20/22 | 20/22 32/30 | |||||||||||
| Number of optical port | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 1 | 2 | |||||||||||
| Event dead zone★① (m) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1.5 | SM≤1; MM≤1.5 | |||||||||||
| Attenuation dead zone★② (m) | 3 | 3 | 2.5 | 2.5 | 2.5 | 3 | 3 | 5 | SM≤3.5; MM≤5 | |||||||||||
| Multi-fiber Measurement | ✔ | ✔ | ✔ | |||||||||||||||||
| Multi-pulse Measurement | ✔ | ✕ | ✔ | |||||||||||||||||
| Spliters Measurement | Max:32 | Max:64 | Max:128 | Max:32 | Max:64 | ✕ | Max:32 | |||||||||||||
| Applicable fiber | SM (ITU-T G.652) | |||||||||||||||||||
| Distance range (km) | 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 260, 320 | |||||||||||||||||||
| Pulse width (ns) | 3, 5, 10, 30, 50, 100, 200, 300, 500, 1000, 2500, 5000, 10000, 20000 | |||||||||||||||||||
| Number of sampling points | Max250000 | |||||||||||||||||||
| Sampling resolution | Min 0.04m | |||||||||||||||||||
| Distance measurement accuracy | ±(0.75 m + Measurement distance × 2 × 10⁻⁵ + Sampling resolution) | |||||||||||||||||||
| Loss measurement accuracy | ±0.03 dB/dB | |||||||||||||||||||
| Return loss measurement accuracy | ±2 dB | |||||||||||||||||||
| Optical Power Meter Module (Built-in) | ||||||||||||||||||||
| OPM Status | ✔ | |||||||||||||||||||
| Wavelength | 800 ~ 1650nm | |||||||||||||||||||
| Measure range | -70 ~ +6dBm | |||||||||||||||||||
| Measure accuracy | < (±0.2dB or ±5%) | |||||||||||||||||||
| Display resolution | 0.01dB | |||||||||||||||||||
| Optical input port | 2.5mm Universal ferrule for SC, FC, ST | |||||||||||||||||||
| Stabilized Light Source Module(Built-in) | ||||||||||||||||||||
| SLS Status | ✔ | |||||||||||||||||||
| Wavelength(nm) | 1310/1550 | 1310/1550/1625 | 850/1300 | 850/1300+1310/1550 | ||||||||||||||||
| Output power | ≥-10dBm | |||||||||||||||||||
| Modulation mode | CW, 270 Hz, 1 kHz, 2 kHz | |||||||||||||||||||
| Laser class | Class 1M or Class 1 | |||||||||||||||||||
| Optical input port | OTDR port | |||||||||||||||||||
| Visual Fault Locator Module(Built-in) | ||||||||||||||||||||
| VFL Status | ✔ | |||||||||||||||||||
| Wavelength(nm) | 650±10nm | |||||||||||||||||||
| Output power | 10mW | |||||||||||||||||||
| Modulation mode | CW, CHOP (2 Hz) | |||||||||||||||||||
| Laser class | Class 3R | |||||||||||||||||||
| Optical input port | 2.5 mm Universal ferrule type for FC, SC, ST | |||||||||||||||||||
| Fiber Inspection Probe(Built-in) | ||||||||||||||||||||
| FIP Status | Optional | |||||||||||||||||||
| Pass / Fail | ✔ | |||||||||||||||||||
| Magnification | 400X | |||||||||||||||||||
| Resolution(um) | ≥1.0 | |||||||||||||||||||
| Electrical interface | USB2.0 | |||||||||||||||||||
| Optical Connector | FC/UPC, SC/UPC, ST/UPC | |||||||||||||||||||
| CMOS size | 1/3 inch | |||||||||||||||||||
| RJ45 Networks Test(Built-in) | ||||||||||||||||||||
| RJ45 Status | ✔ | |||||||||||||||||||
| Applicable cable | CAT5, CAT6 | |||||||||||||||||||
| Distance of Cable Collation | 300m | |||||||||||||||||||
| Distance of emitting signal | 300m | |||||||||||||||||||
| GPS(Built-in) | ||||||||||||||||||||
| GPS Status | Optional | |||||||||||||||||||
| Location accuracy | < 50m | |||||||||||||||||||
| Real-time Monitoring | support | |||||||||||||||||||
| WIFI Module(Built-in) | ||||||||||||||||||||
| WIFI Status | ✔ | |||||||||||||||||||
| Data transmission | ✔ | |||||||||||||||||||
| Remote Control | ✔ | |||||||||||||||||||
| General Specifications | ||||||||||||||||||||
| Link Map / Pass/Fail judgment / PC Analysis Software | ✔ | |||||||||||||||||||
| Distance unit | m, km, mile, kf | |||||||||||||||||||
| Languages | English, Español, Chinese, Português, Français, Русский, ภาษาไทย, 한국어 | |||||||||||||||||||
| Optical connector | FC/UPC (SC/UPC、LC/UPC Optional) | |||||||||||||||||||
| Display | 7.0-inch touch screen (Resolution: 1024 × 600) | |||||||||||||||||||
| Port | Charge por x 2, 12V - 2.5A & Type C | |||||||||||||||||||
| Operating temperature | -10 - 50°C (0 - 40°C when AC adapter is being used, 0 to 35°C when battery is be charged) | |||||||||||||||||||
| Storage temperature | -20 to 60°C | |||||||||||||||||||
| Altitude | 4000 m | |||||||||||||||||||
| Humidity | 0 to 90% RH (在20% -90% 739874 AC 适配器, 无霜) | |||||||||||||||||||
| Power requirements | 100 - 240V AC, 50/60Hz (AC adapter, non-condensing) | |||||||||||||||||||
| Battery | 7.4V, 10500mAh, ≥77Wh | |||||||||||||||||||
| LED Light illumination | >15000mcd | |||||||||||||||||||
| Operating time★③ | 12小时 | |||||||||||||||||||
| Data storage | Internal storage: ≥10000 traces External storage: USB memory | |||||||||||||||||||
| Dimensions | 232 mm (W) × 161 mm (H) × 70 mm (D) | |||||||||||||||||||
| Weight | 1.6 kg (including internal battery and protectors, excluding OTDR unit and options) | |||||||||||||||||||

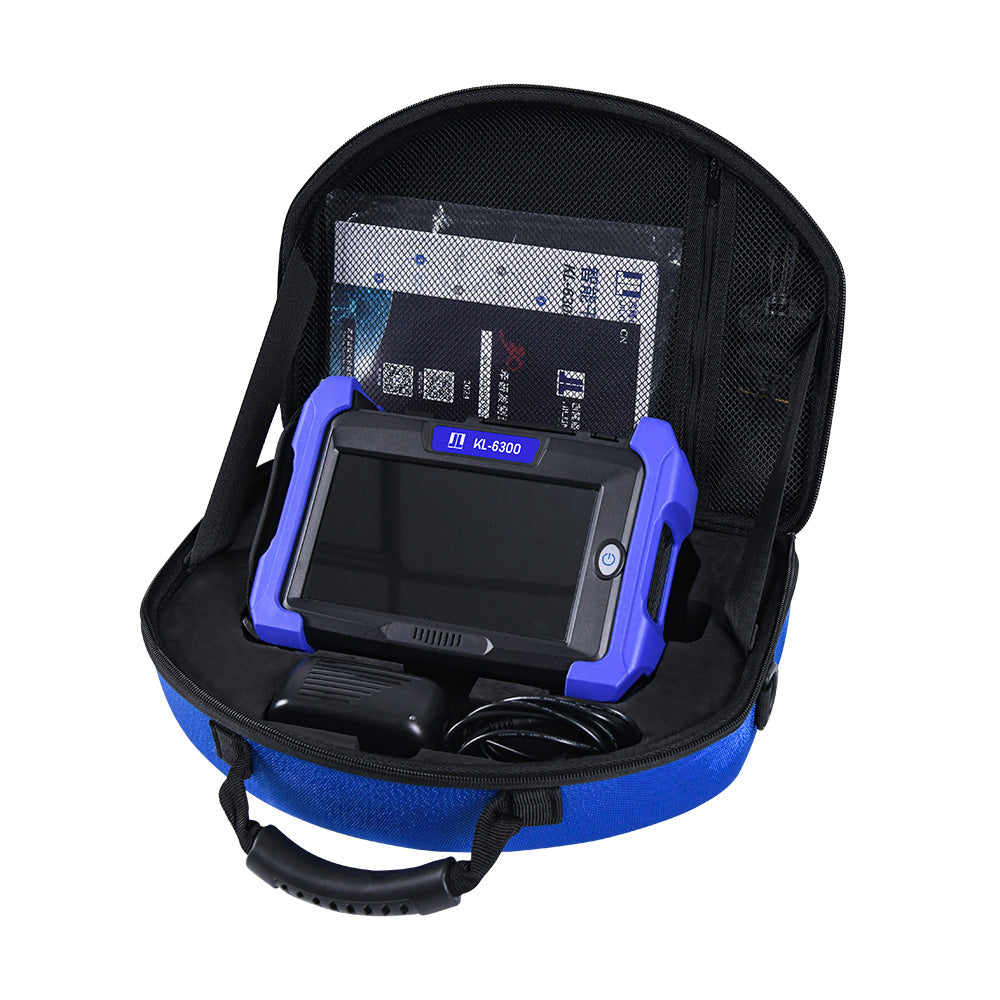

Packing List
